دراسة و تصميم جسر مسبق الصب طريق الإحساء – الدمام السريع | |
---|---|
الموقع | بقيق |
العميل | بلدية بقيق |
المدة الزمنية | 12 شهر |
نوع العمل | تصميم |
نبذة مختصرة عن العمل

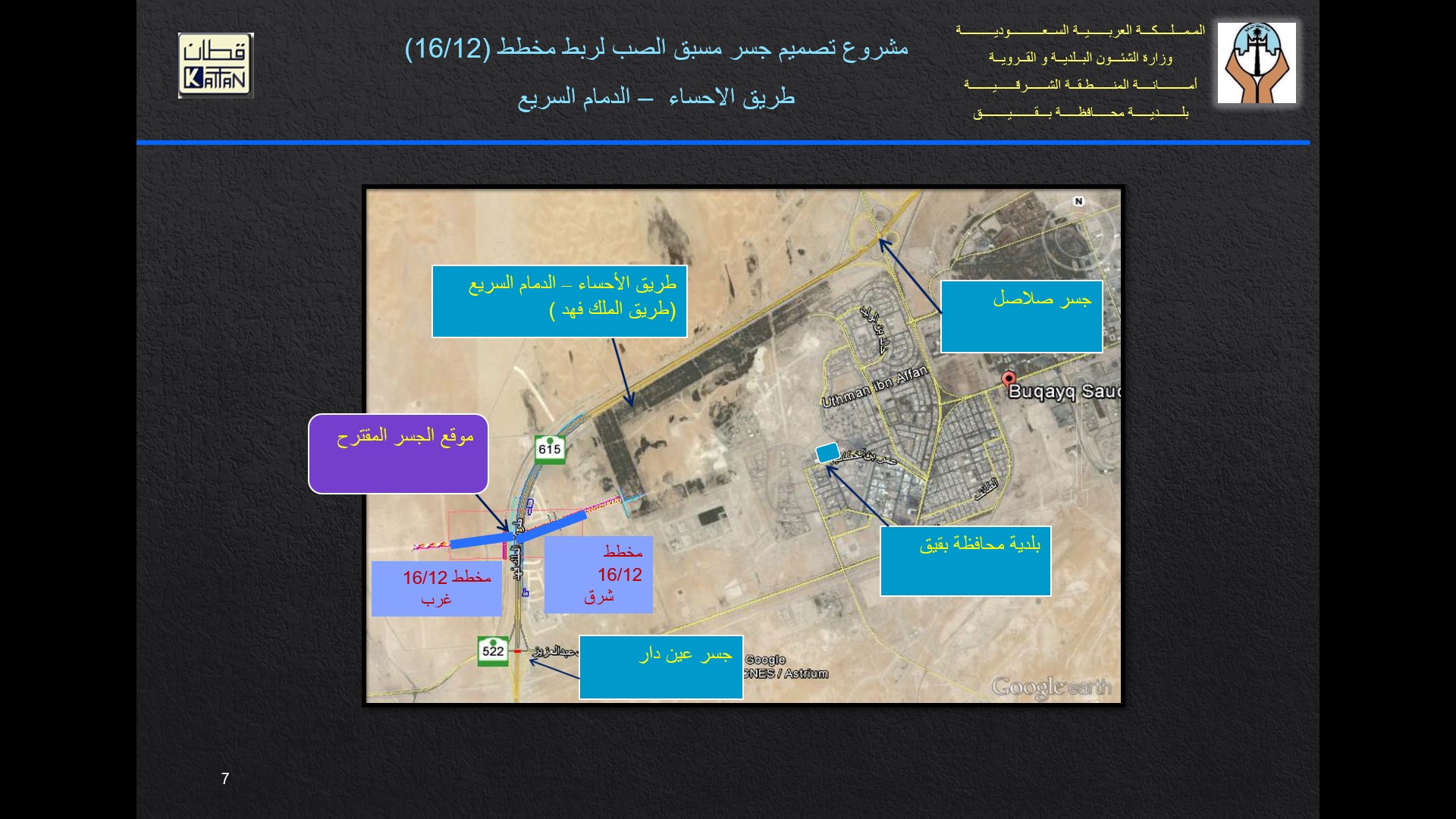

يقع على طريق (الإحساء - الدمام) السريع بمحافظة بقيق لربط المخطط (16/12) من خلال شارعين بعرض (40 م) يقعان داخل المخطط شرق وغرب طـريق (الإحساء - الدمام) السريع. يمر الجسر فوق طريق (الإحساء ـ الدمام) السريع بعرض (84م) ، وحمى خط أنبوب تحلية المياه وخط كهرباء الضغط العالي بعرض (100 م) ، والذي يقع غرب الطريق السريع، ويمر أيضاً فوق شارع بعرض (40 م) موازياً ومجاوراً لحمى خط المياه والكهرباء.
وصف المشروع :

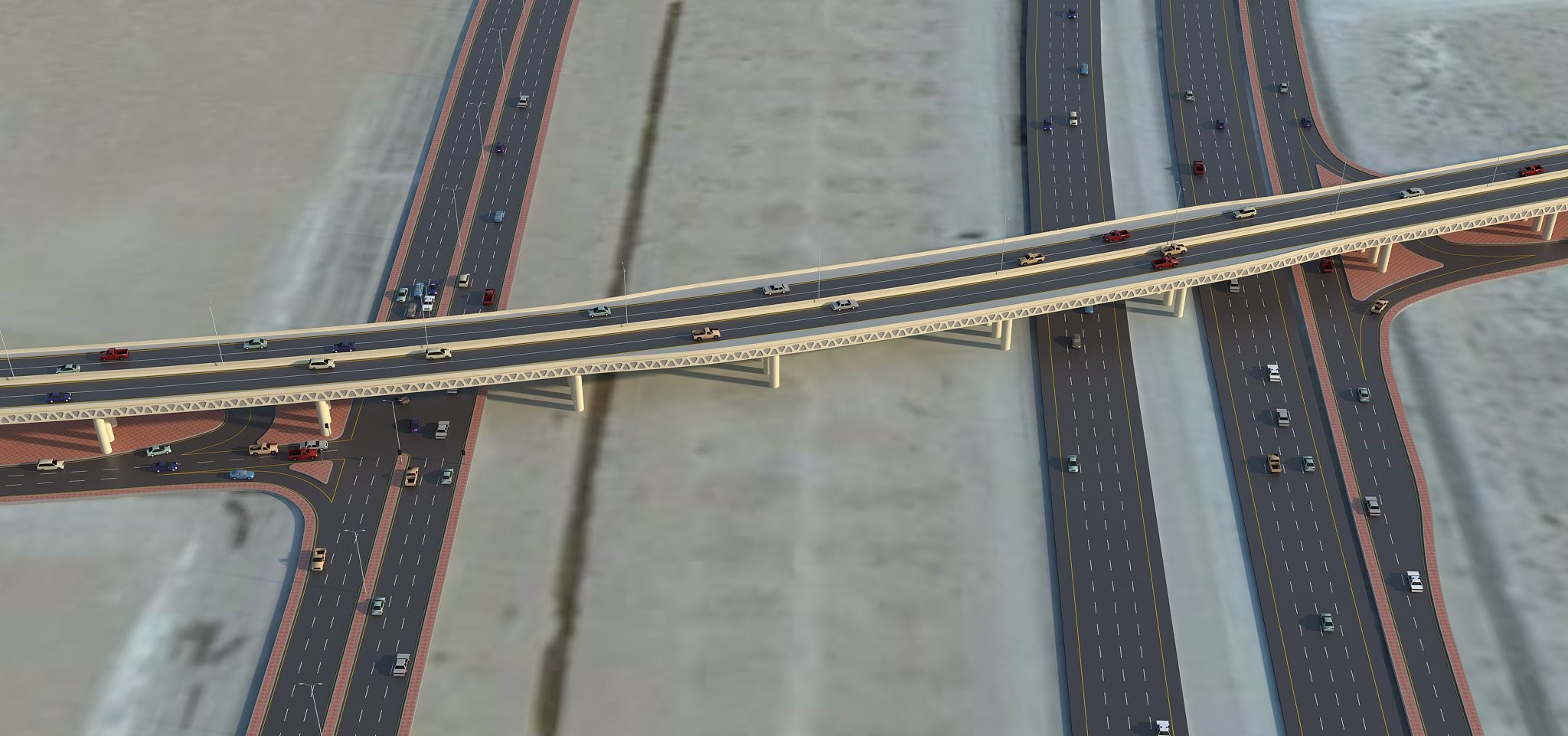

- (1) الجسر مكون من حاجز خرساني عرض (70 سم) ومسار من حارتين في كل اتجاه بعرض (3.6متر) مع وجود حارة طواريء في كل اتجاه بعرض (2.5 متر).
- (2) الشارع الغربي (عرض "40 م") يبقى على مناسيبه الجاري التنفيذ بموجبها.
- (3) طريق خدمة في الجهة الشرقية مكون من حارتين اتجاه واحد بعرض (3.3 متر) لكل حارة.
- (4) يمتد الجسر المقترح فوق طريق الخدمة الذي سوف تكون مناسيبه قريبة من مناسيب الطريق الحالية (طريق الإحساء - الدمام).
- (5) سيتم التحكم في حركة المرور تحت الجسر عند التقاطع الثلاثي في جهة الغرب بواسطة لافتات (قف)، وقد يحتاج إلى استخدام إشارة مرور ضوئية مستقبلاً عند ازدياد أحجام المرور
